ERC Series 重載增量式編碼器

ERC Series 重載增量式編碼器

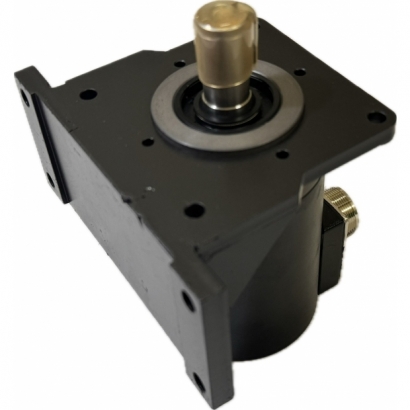

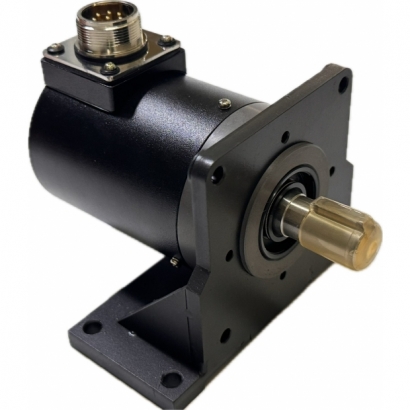

ERS660-600-S10 系列編碼器是一款編碼器（重負荷型），軸徑ψ15、以鍵槽為標準裝備; 備有專用法蘭盤
■ 軸心外徑：ψ15 mm
■ 外型尺寸：60 mm
■ 輸出方式：Line Driver差動式、HTL 互補式 (Push-pull) (Complementary)
■ 信號方式：A、B、Z （A\、B\、Z\)
■ 脈波輸出：100~8192 P/R
■ 電源：DC 5V ± 0.25、DC8~26V ± 0.25
■ 重載及堅固的機構設計，保護等級IP65
■ 工作溫度：-30°C+85°C
/
/
/
/
/
ERS660 XXX S10尺寸圖.jpg
/
  • S__162922570_0.jpg
  • S__162922572_0.jpg
  • S__162922574_0.jpg
  • S__162922575_0.jpg
  • S__162922576_0.jpg
  • ERS660 XXX S10尺寸圖.jpg
詳細介紹

ERC660 XXX S10 Series 增量式編碼

產品特點:
本產品適用各車床專用、耐荷重型變頻馬達專用、耐荷重型變頻馬達可替換IRS660-600-014/ROD 630 600
■ 軸心外徑：ψ15 mm
■ 外型尺寸：60 mm
■ 輸出方式：Line Driver差動式、HTL 互補式 (Push-pull) (Complementary)
■ 信號方式：A、B、Z （A\、B\、Z\)
■ 脈波輸出：100~8192 P/R
■ 電源：DC 5V ± 0.25、DC10.8~26.4V ± 0.25
■ 重載及堅固的機構設計，保護等級IP65
■ 信號輸出採用標準工業等級公座連接器
■ 最高轉速6000r/min（9000r/min），適用於CNC車床機台及重載型自動化機械。
■ 適用於各類控制器及國產控制器及變頻器等
■ 訊號及腳位定義相同，可替代其他不同進口品牌重載譯碼器

適用型號（歡迎洽詢）：
品牌 型號 品牌 型號
Sumtak LFC-002-1024 Sumtak LF-200BM-C50D
Sumtak LF-102.4BM-S125 Sumtak LF-2048BM-C05D
Fanuc 86L-0027-001#2 Sumtak LF-250BM-C05D
Tamagawa TS 1508N91 Sumtak LF-300BM-C05D
Sumtak LF-102.4BM-C05P Sumtak LF-300BM-C12E
Sumtak LF-102.4BM-S116 Sumtak LF-300BM-C12EA　
Sumtak LF-100B-C05D Sumtak LF-409.6BM-S156A
Sumtak LF-100BM-C05D Sumtak LF-50B-H15FA
Sumtak LF-100BM-H12 Sumtak LF-50BM-H12F
Sumtak LF-102.4B-689H Sumtak LF-60BM-C05D
Sumtak LF-102.4BM-C05D Sumtak LF-60BM-C12CA
Sumtak LF-102.4BM-C15FA Sumtak LF-60BM-C12E
Sumtak LF-1024BM-C05D Sumtak LF-60BM-C12F
Sumtak LF-1024BM-C15F Sumtak LF-60B-S89
Sumtak LF1024BM-C15FA Sumtak LF-60B-S89A
Sumtak LF-1024BM-G15M Sumtak LF-60B-S90A
Sumtak LF-102-4BM-S11BA Sumtak LF-6BM-C12C　
Sumtak LF-1024BM-S125A Sumtak LF-6BM-C12CA
Sumtak LF-120B-S106A Sumtak LF-90B-S89
Sumtak LF-120B-S89A Sumtak LF-90B-S89A
Sumtak LF-120B-S90A Kuroda 86L-0027-001#2
NEMICON NE-2048-2MD Koyo TRDA-2A
NEMICON NE-1024-2MD LS Mecapion S68A-15-1024 VL
  NE1024-2MD
  IN-1024-6DPC
IRS620-1024-011 IRS620-1024-015 ROD 620 500
IRS620-1024-201 IRS620-1024-220 ROD 620 600
IRS660-1024-009 IRS660-1024-014 ROD 620 4096
IRS660-1024-018 IRS620-2000-011 ROD 620 1000
IRS660-2000-010 IRS660-2000-004 ROD 620-SWPC-2825-0608
IRS620-3000-809 IRS660-3000-014 IRS620-3000-809
IRS620-3000-001 IRS620-4096-814 IRS620-1024-201
IRS620-4096-001 IRS620-5000-011 ROD 620 1024
IRS660-5000-004 IRS630-1000-012   ROD 620 3000
IRS660-1000-018 IRS660-1200-009   ROD 620 2048
IRS660-1200-004 IRS660-1200-008   ROD 620 900
IRS660-100-010 IRS660-100-004   ROD 620 2000
IRS660-300-014 IRS660-300-804   IRS620-4096-814
IRS660-450-014 IRS660-450-004   IRS620-1024-220
